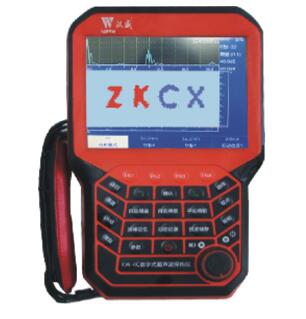

產品概述
通過中國鐵道科學研究院技術質量認可
→內置各類機車車輛檢測工藝
→設備提供A/B/C/TOFD掃查模式，一機多用
→可通過Wifi鏈接Internet,實現“探傷云檢測”
→電阻式觸控屏，防油防水，觸控靈敏
→基于Windows操作系統開發的操作軟件，軟件定制化，升級更高效
性能特點
→400MHz采樣頻率，波形還原度更高
→可通過WIFI連接Internet，實現云檢測，實現探傷數據的無線傳輸，實時的查看共享
→同步采集輸出模式，幾點幾開路（OC）門
→采用兩維增量型編碼器接口，兼容電壓型和電流型編碼器
→電阻式觸摸屏，防油防水，觸控靈敏
→實現A/B/C/TOFD 掃查，設備可完成單通道TOFD掃查，能更清楚，更準確的發現缺陷
→實現軟件在線一鍵升級，升級修改程序，修改標準采用一鍵升級，無需返廠，更節約時間，成本。
技術參數
→脈沖類型：負方波脈沖
→發射脈沖電壓：200V - 400V
→脈沖前沿：<10 ns
→脈沖寬度：5 ns-1000ns連續可調
→阻抗匹配：200Ω /500Ω可調
→采樣頻率/位數：400MHz/10bits
→采樣深度：512
→重復頻率：15-1000Hz可調
→檢波方式：數字檢波
→衰減器精度：<+1dB/12dB
→增益范圍：0dB - 120dB
→聲速范圍：300~20000 m/s
→動態范圍：≥30dB
→信號帶寬：0.5MHz - 25MHz
→垂直線性誤差：≤3%
→水平線性誤差：≤1%
→分辨率：≥26dB(阻抗500Ω、范圍26dB-32 dB)(2.5P 20Z)
(阻抗200Ω、范圍30dB-36dB)(2.5P 20Z)
→靈敏度余量：>60dB(深200mmΦ2平底孔)
→波形顯示方式：射頻波，檢波 (全波、負或正半波)
→輸出：WIFI，USB2.0，VGA
→顯屏：5.7' 高亮真彩色640×480日光可讀 LCD，最大A掃尺寸 115.2×86.4 mm
→控制：前板密封鍵盤，飛梭，觸摸屏
→尺寸：266×164×48 mm含電池
→電源、電壓：電池8.4V10Ah連續工作8小時（鋰電池供電）
→環境溫度：(-10-40)℃（參考值）
→相對濕度：（20-95）%RH
→重量：約1.25kg含電池
