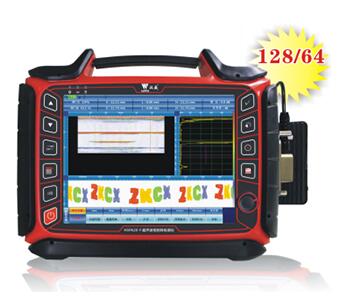

HS PA20-Fe型 多功能相控陣超聲波檢測儀

prev
next

HS PA20-Fe型 多功能相控陣超聲波檢測儀

產品概述
HS PA20-Fe型 多功能相控陣超聲波檢測儀

64通道并行數模轉換,實時相位控制

全角度TCG、DAC功能,支持TRL、DMA技術

超聲相控陣是超聲探頭晶片的組合,由多個壓電晶片按一定的規律分布排列,然后逐次按預先規定的延遲時間激發各個晶片,所有晶片發射的超聲波形成一個整體波陣面,從而實現聲束位移、聲束偏轉和聲束聚焦等特性,達到各種檢測目的。
性能特點
咨詢熱線:13761118001

產品介紹

產品概述
HS PA20-Fe型 多功能相控陣超聲波檢測儀

64通道并行數模轉換,實時相位控制

全角度TCG、DAC功能,支持TRL、DMA技術

超聲相控陣是超聲探頭晶片的組合,由多個壓電晶片按一定的規律分布排列,然后逐次按預先規定的延遲時間激發各個晶片,所有晶片發射的超聲波形成一個整體波陣面,從而實現聲束位移、聲束偏轉和聲束聚焦等特性,達到各種檢測目的。
性能特點
HS PA20 -Fe 性能特點

→128接收/64激發通道,64通道并行數模轉換,實時相位控制;

→相控陣、TOFD、A掃一體工作,按鍵切換,自由驗證,缺陷無處逃;

→全新流程化操作模式,易學易用,圖像輕松掃;

→多種工件結構模擬功能,缺陷顯示直觀又明了;

(適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材、車軸、輪輞等工件檢測)

→具備焊縫模型CAD導入仿真功能;

→內置扇掃焊縫翻轉功能;

→支持線性掃描,串行掃描,扇形掃描,雙晶一發一收掃描,二維聚焦掃描多種掃描方式;

→具備耦合監控功能;

→具備C掃區域定顯功能;

→高達60Hz 顯示刷新率,圖形動態效果更佳;

→全角度的DAC曲線制作及補償功能;

→全程動態聚焦,聚焦性能更好;

→具備高度閘門、聲程閘門自動報警功能,缺陷判別更快捷;

→支持編碼器全程掃查記錄。



軟件功能:

→通用功能:

1.S掃圖像翻轉

2.聚焦聲線仿真功能,覆蓋眾多工件模型

3.全角度TCG補償、DAC曲線

4.耦合監視報警

5.屏幕一鍵截圖和報表功能

→特殊功能:

1.雙晶縱波斜入射,爬波縱波不銹鋼檢測

2.雙晶探頭近表面檢測

3.環陣探頭螺栓檢測

4.PAUT雙側大徑管對接焊

5.PE管電熔焊接頭

→適用特點:

各類雙晶探頭,使用縱波斜入射,

爬波等方法檢測不銹鋼材質和近

表面盲區等
技術參數
儀器參數:

→屏幕尺寸:10.4英寸

→屏幕參數:24位真彩色

→屏幕分辨率:1024X768

→數據存儲:64GB

→擴展接口:USB2.0×2,VGA×1

→編碼器接口:2個

→報警器:1個

→工作溫度:-10-45℃

→儲存溫度:溫度-20-65℃

→供電方式:AC220/DC15V/Bat11.1V

→續航時間:6小時

→尺寸:340×290×105(mm)

→重量:4.7Kg(帶電池)

→機殼材質:金屬



相控陣功能參數:

→通道數:128/64

→系統帶寬:0.5-15MHz(-3dB)

→數字化頻率:100MHz 8bit

→數字采樣點:8192

→數字平滑平均:16

→S掃線數:256

→重復頻率:1.0KHz-5.0KHz

→刷新率:60Hz

→延遲精度:2.5ns

→檢波方式:正檢,負檢,全檢,射頻

→發射延遲范圍:0-20us

→發射電壓:50V-150V

→脈沖寬度:30ns-500ns(步進≤5ns)

→脈沖激發方式:負方波

→增益范圍:0-80 dB

→增益步進:0.1 dB

→數字增益:0-36 dB

→DAC:16點

→TCG:16點

→動態聚焦:接收動態聚焦

→掃查圖像:A/C/D/S/L/3D



TOFD模塊參數:

→通道數:2對TOFD(2發2收)

→系統帶寬:0.5-15MHz(-3dB)

→數字化頻率:100MHz 10bit

→數字采樣點:1024

→數字平均:16

→重復頻率:100Hz-1KHz

→刷新率:60Hz

→檢波方式:正檢,負檢,全檢,射頻
